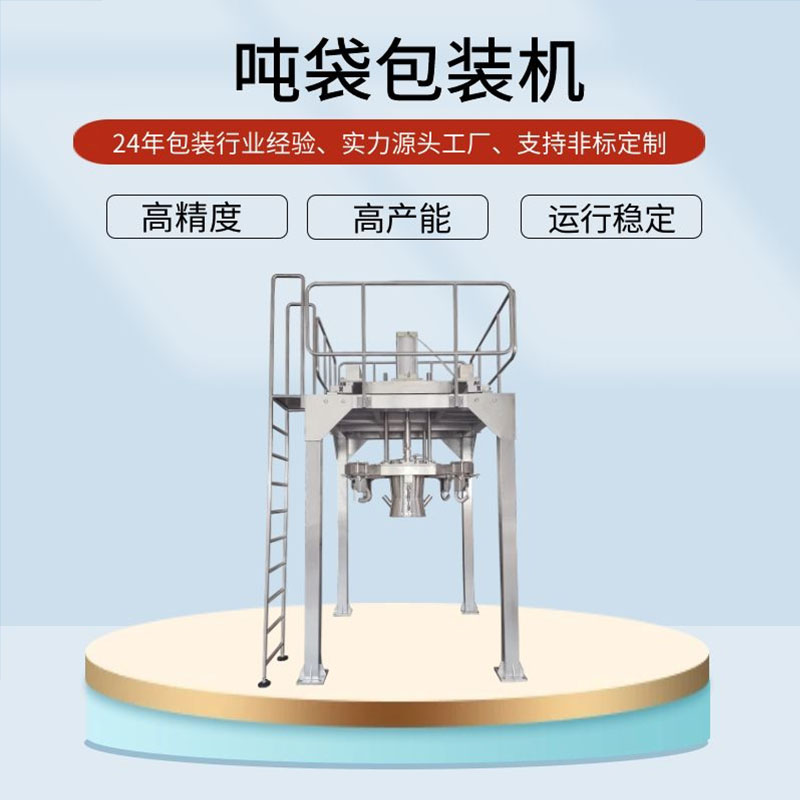

吨袋包装机

电子包装秤采用毛重式的称重计量方式，集装袋悬挂在称重平台上，可对集装袋进行快速的物料充填。

主要包括：

1）给料装置；2）称重平台；3）升降机构；4）挂-脱袋/夹袋装置； 5）充气/回风除尘管路；6）钢结构框架；

给料装置

采用双螺旋给料结构，依靠物料自重给料。它通过双门实现粗、细给料流量的设定，易于控制并可独立进行调整。此外，再 结合预置点参数的修改，可保证粗、细加料量的最佳比例，从而确保系统在保证精度的前提下提高包装速度。同时单弧形给 料门出口处加装有截止蝶阀,可以加强物料输出的受控能力,可防止残余物料跌落而影响系统的包装精度以及物料跌落后对环 境的污染。专业设计的气动拨叉机构能有效防止粉料料在给料区打拱架桥，从而进一步保证给料的稳定性。

称重平台

称重平台采用综合精度高、长期稳定性好和耐冲击的称重传感器，辅以专用传力连接机构，具有过载、限位等多重功能，有效 地保证了料袋重量100%地传递到称重传感器上，而不产生任何其它方向的分力，使其具有良好的机械自动复位性能。

升降机构

固定在称重平台上。具体包括气缸降机构、四只导向机构等。根据实际充填状况，可将称量中的料袋在某个时点上下升降数次， 以保证最佳的填充效果。另一方面，当称重完毕时，将重袋下降至地面或地面的托盘上，亦即将料袋的上部悬挂状态转变为袋 底的托起状态，从而便于自动松开袋口、吊带自动脱钩等工序的执行。

挂-脱袋/夹袋装置

挂-脱袋/夹袋装置固定在升降机构的气缸底部并施力于称重平台上。整个挂-脱袋/夹袋装置可适应公称容积为1200~1400L的包 装袋尺寸变化。具有空袋上袋时手动悬挂吊带、气动方式夹紧袋口，重袋落袋时自动松解袋口、吊带自动脱钩等功能。
